產品參數介紹

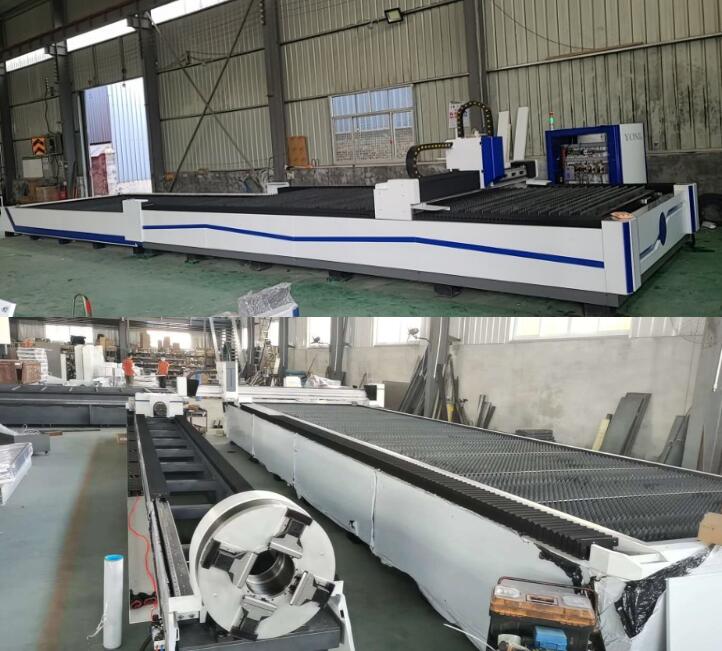

產品名稱：光纖激光圓管切割機1000w/1500w

型號: 2060

功率分類: 1000w/1500w

產品介紹

機床主機由床身、橫梁、Z 軸裝置、操作控制部分，氣路水路等部分組成。

（1） 床身部分:

床身采用整體焊接結構，經退火消除內應力后進行粗加工，經過二次振動時效處理后精加工而成，較好地解決了因焊接及加工而產生的應力，從而大大地提高了機床的穩定性，X、Y、Z 軸均采用日本進口伺服電機，配備高剛性精細化減速機及高精度滾珠絲桿、高精度斜齒輪齒條、高精度直線導軌等傳動機構，有效地保障了傳動的精度；機床配有自動潤滑裝置，切割區域設有除塵排煙裝置，切割區底部裝有廢料車，可定期拉出清理廢料。

（2）橫梁部分:

橫梁采用輕量化鑄造結構，經退火消除內應力后進行粗加工，經過二次振動時效處理后精加工而成，較好地解決了因鑄造及加工而產生的應力，從而大大地提高了機床的穩定性。

（3）Z軸上下裝置:

 Z軸上下裝置就是實現切割頭的上下運動。Z軸裝置中的電容傳感器檢測出切割嘴到板材表面的距離后，將信號反饋到控制系統，然后由控制系統控制Z軸電機驅動切割頭上下運動，從而控制了切割嘴與板材的距離不變，有效地保障切割質量。

（4）氣路及水路系統:

YC-GQ3015光纖激光切割機的氣路有兩部分，一部分為提供給切割頭的切割氣體，可以使用清潔干燥的壓縮空氣、高純氧氣和高純氮氣。另一部分為設備運動輔助氣體，全部都是清潔干燥的壓縮空氣。

切割氣體分為三種氣體：氮氣、氧氣和空氣，并且這三種氣體可以通過人工自由選擇。工作臺中的輔助氣體直接驅動氣缸，利用除塵風機的效率高的洗塵能力實現除煙除塵。

水路系統主要包括兩部分：一部分是冷卻水從冷水機組出來后，一路進入激光器，制冷空調循環后回到冷水機。一路進入激光切割頭部分循環后回到冷水機。

切割頭與隨動部分

切割頭部分采用進口光纖激光專用切割頭與電容非接觸式的高度自動跟蹤系統。根據光纖激光的物理特性，該切割頭標配的5寸焦距的透鏡可以用于不同厚度的板材切割，免去更換不同聚焦鏡的麻煩。也可根據客戶板材需求更換合適的透鏡。

全功能PC系統

YC-3015光纖激光切割機采用PC控制系統，該系統基于Windows中英文操作界面，具有高可靠性、高性能、和網絡化等特點，性價比高，操作簡易，使用方便。

優越性能

模塊化結構

集成化、智能化

高速度、高精度

人機界面

診斷功能，快速查找故障

擁有激光專家切割工藝參數庫，并且備有人性化的專家?guī)靺?shù)界面，可在界面中實時修改激光切割工藝參數。

以太網通訊接口可以與計算機直接通訊，傳輸零件程序文件。

具有狀態顯示和當前位置的顯示功能。

硬盤存儲空間500G，可直接從硬盤上調用加工程序，不受系統內存限制。

遠程診斷功能，數字化伺服系統。19″彩色液晶顯示器。

操作系統優勢

板材表面高度跟蹤控制（隨動功能）

回退功能

斷點返回功能

蛙跳功能

共邊切割等功能

激光切割專用功能

   ● 激光打標功能：在切割的板材上，可以先打標后進行切割

   ● 漏切折回模式：允許操作員在發現漏切時即時返回

   ● 能量響應功能：高速調節激光能量以保障拐角切割質量

   ● 跟蹤響應功能：快速自動控制噴嘴與板材距離

   ● 割縫補償功能：保障零件切割尺寸精度

   ● 共邊切割功能：提高材料利用率和效率

   ● 工藝數據庫：人機界面友好，方便操作

   ● 蛙跳功能：減少切割頭抬起時間，提高切割效率

   ● 飛行切割：減少穿孔時間，提高薄板切割效率

   ● 自動尋邊：自動檢測板材邊界，確定工件加工坐標系

應用行業

應用于鈑金加工、航空、航天、電子、電器、地鐵配件、汽車、糧食機械、紡織機械、工程機械、配件、輪船、冶金設備、電梯、家用電器、鈑金加工、廚具、工藝禮品、工具加工、裝飾、廣告、金屬對外加工等各種制造加工行業。

發展趨勢

1、隨著激光向大功率發展，采用高功能的數控和伺服系統，利用大功率數控切割機可以獲得高加工速度，同時可以降低熱影響區和熱變形;可以被切割的數據板的厚度被進一步改善，并且高功率激光器可以通過使用調Q開關或加載脈沖波來產生高功率激光。

2、根據激光切割工藝參數的影響，改進加工工藝，如：增加輔助氣體對切割渣的吹力;加入造渣劑改善熔體流動性;增加幫助能量，改善能量之間的耦合;并切換到接收速率更高的激光切割。

3、激光切割將向高主動性和智能化方向發展。將計算機輔助設計/計算機輔助工藝設計/計算機輔助制造和人工智能應用于激光切割，開發了一個高活性多功能激光加工系統。

4、激光功率的自適應控制和激光模式或樹木折斷過程數據庫以及專家自適應控制系統根據加工速度的變化使得激光切割的整機功能普遍提高。
